Aménagement d’une salle de supervision du réseau d’eau chaude de Dunkerque
Dalkia nous a consultés pour la réalisation d’une salle de supervision du réseau d’eau chaude de Dunkerque. La supervision était réalisée grâce à un système SAUTER (Nova Pro 2.2) et à l’aide d’un synoptique à LED animé par les automates SAUTER. L’exploitation a été réalisée avec des modules TREND de type IQ3 et IQ4, ou Schneider concernant les nouveaux matériaux installés dans les chaufferies. Ces installations et modules tendaient à devenir obsolètes et de moins en moins pertinents.

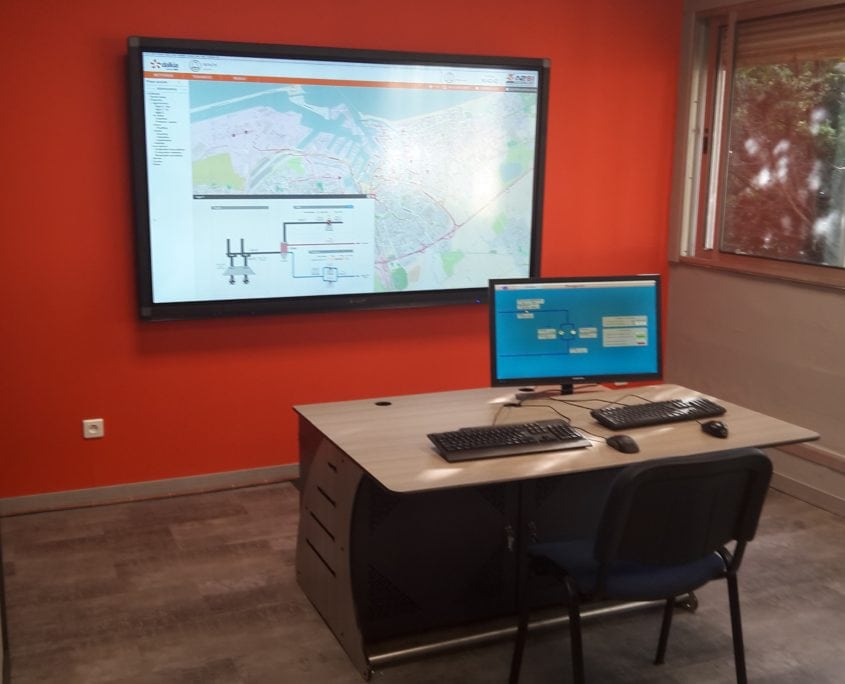

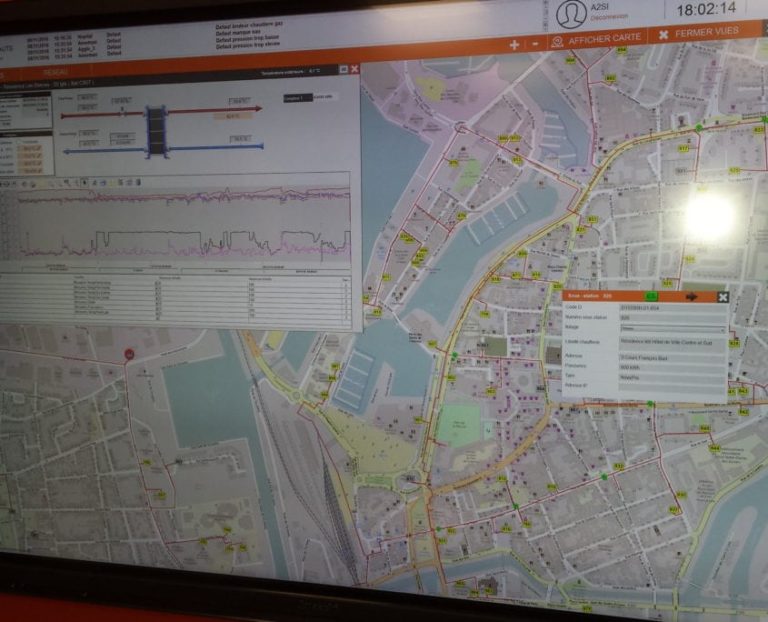

La création d’une nouvelle salle de supervision permet d’afficher des informations issues des modules TREND, SCHNEIDER SAUTER. L’ancien écran a été remplacé par un écran LCD 84’’ couplé à la nouvelle supervision.
LES GRANDES ÉTAPES
- Spécification des règles ergonomiques de conduite
- Dossier d’installation système
- Création d’un middleware de communication
- Développement de l’imagerie
- Gestion des profils utilisateurs
- Gestion des alarmes et des historiques centralisés
- Bilan, reporting, miss en oeuvre des rapports consolidés
- Recette plateforme
- Rédaction d’un manuel opérateur
- Formation opérateur
- Essais et mises en service sur site
montage
- Montage des écrans sur le site
- Formation sur les réglages et le fonctionnement des différents équipements
- Raccordement et câblage de l’ensemble du matériel
supervision
- Découpage des vues
- Règles de navigation
- Règles d’animation (pompes, vannes, distribution)
- Principes de gestion des alarmes et des défauts
![carte sur écran](https://www.a2si.net/wp-admin/admin-ajax.php?action=kernel&p=image&src=%7B%22file%22%3A%22wp-content%2Fuploads%2F2023%2F05%2F20161108_180055-845x684-768x622-1.jpg%22%2C%22thumbnail%22%3A%22%2C%2C%22%7D&hash=db28864e)
![Bureau Dalkia](https://www.a2si.net/wp-admin/admin-ajax.php?action=kernel&p=image&src=%7B%22file%22%3A%22wp-content%2Fuploads%2F2023%2F05%2Fdalkia.jpg%22%2C%22thumbnail%22%3A%22%2C%2C%22%7D&hash=3a06231e)

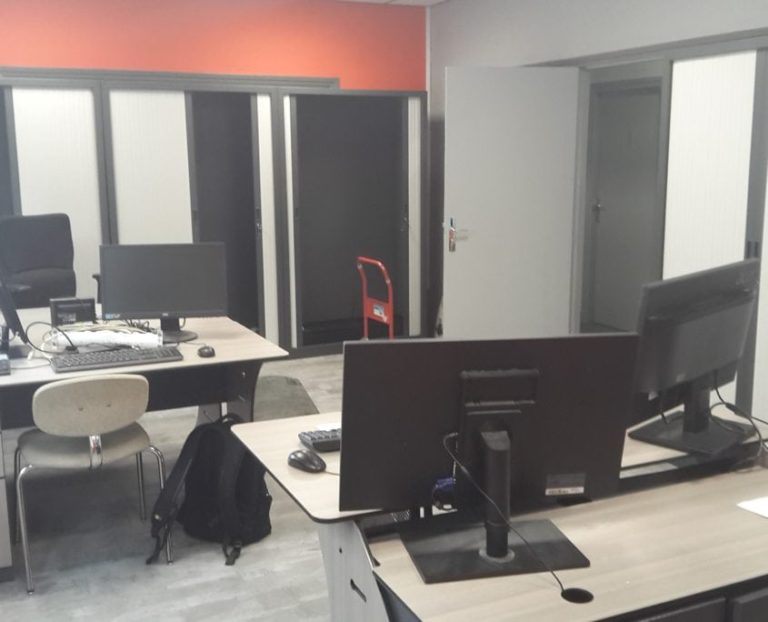

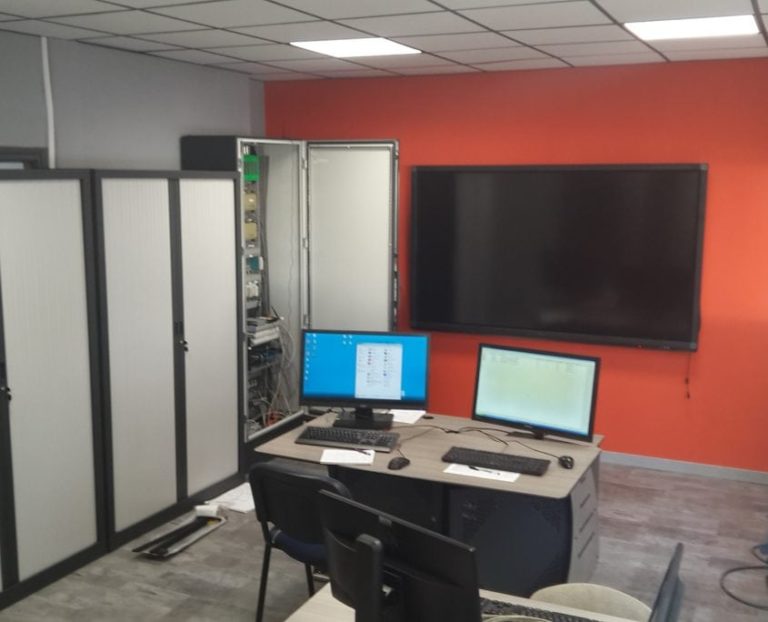

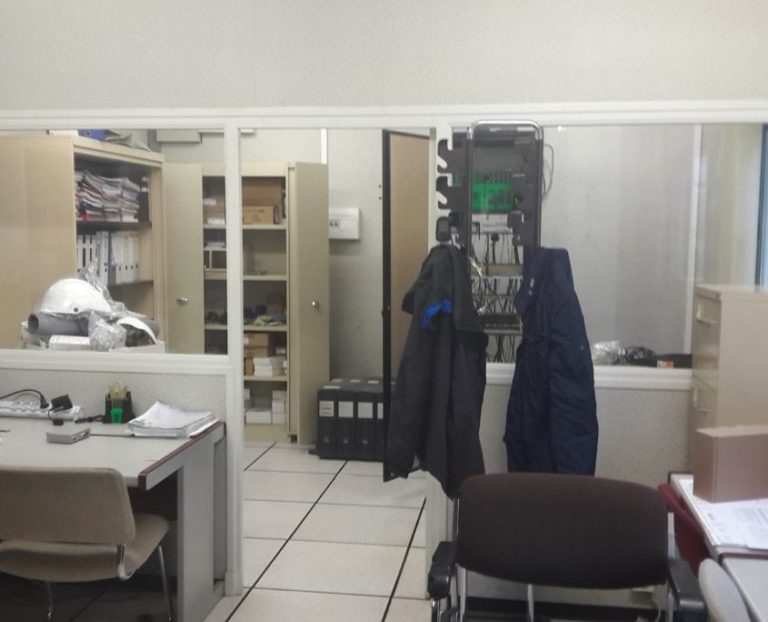

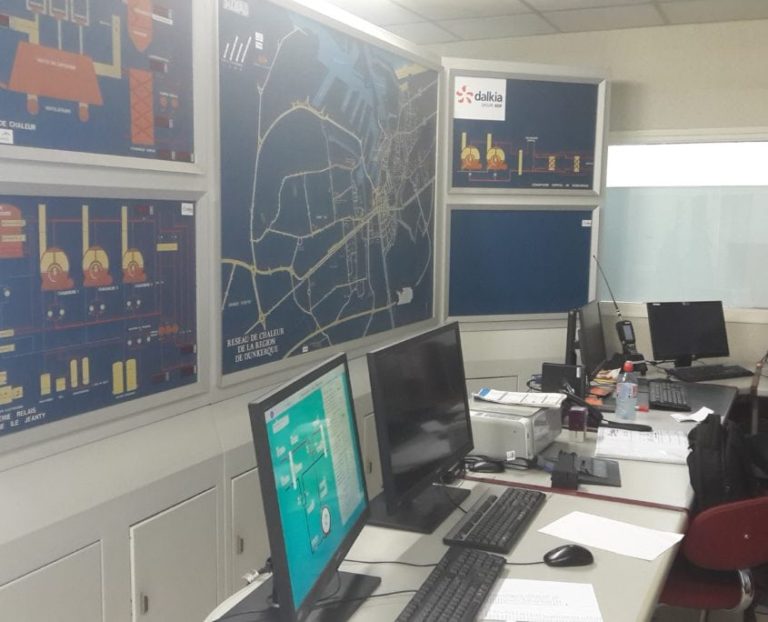

Dans cette démarche de création d’une salle de supervision, nous avons effectué la rénovation de l’ensemble des locaux, ce qui comprend le rafraîchissement des peintures, l’installation de nouveaux postes de travail, la dissimulation des câblages afin d’éviter tous les accidents, mais aussi l’installation de nouveaux meubles de rangement coulissants et verrouillables.
